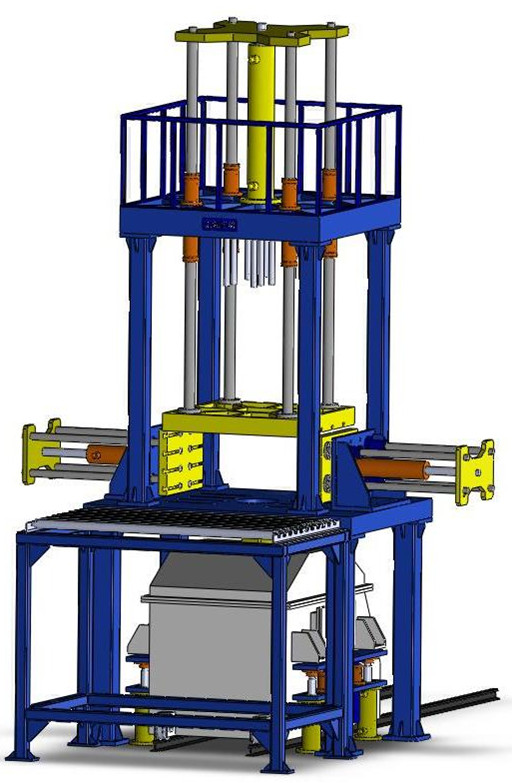

低壓鑄造的生產原理：低壓鑄造的原理簡單來說就是，利用氣壓的原理來加壓產品，給它固形。雖然說起來簡單但是其生產的流程并不是那么容易，詳細點來說，它起初要先在密閉的保持爐的熔湯表面上施加0.01~0.05Mpa的空氣壓力或惰性氣體壓力，之后熔湯通過浸放在熔湯里的給湯管(升液管)上升，被壓進與爐子連接著的上方的模具內。熔湯是從型腔的下部慢慢開始充填，保持一段時間的壓力后凝固。凝固是從產品上部開始向澆口方向轉移，澆口部分凝固的時刻就是加壓結束的時間。于是就憑借澆口的方向性凝固和從澆口開始的冒口壓力效果得到了完美的鑄件。最后當鑄件冷卻至固相溫度以下便可從模具中取出產品

（1）澆注時的壓力和速度可以調節，故可適用于各種不同鑄型（如金屬型、砂型等），鑄造各種合金及各種大小的鑄件。

（2）采用底注式充型，金屬液充型平穩，無飛濺現象，可避免卷入氣體及對型壁和型芯的沖刷，提高了鑄件的合格率。#p#分頁標題#e#

（3）鑄件在壓力下結晶，鑄件組織致密、輪廓清晰、表面光潔，力學性能較高，對于大薄壁件的鑄造尤為有利。

（4）省去補縮冒口，金屬利用率提高到90～98%。

（5）勞動強度低，勞動條件好，設備簡易，易實現機械化和自動化
